Wat is SDR? Op tyleenslangen staat vermeld de letters SDR en een getal erachter. Wat betekent dit?
SDR buisklasse

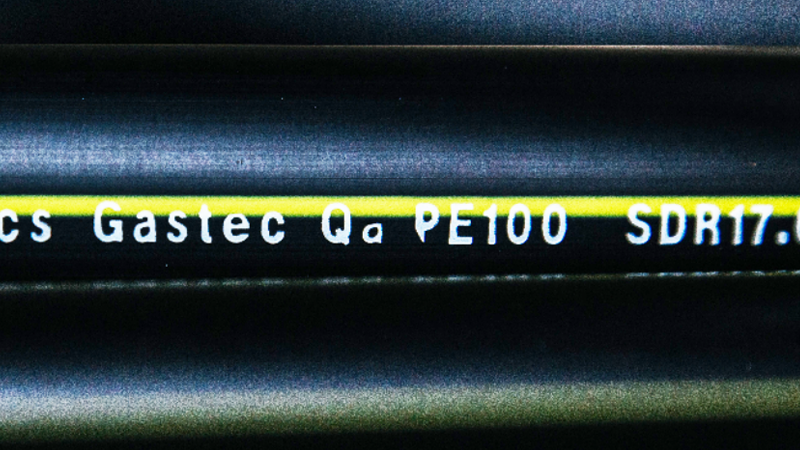

De afkorting SDR staat voor Standard Dimension Ratio. Het gaat hier om de buisklasse. De buisklasse SDR vind je op de tyleenslang zelf. Naast de diameter en de wanddikte van de tyleen, staat er ook de SDR buisklasse op. Je kunt de SDR klasse ook zelf uitrekenen met de volgende formule:
SDR = de / e = nominale (uitw.) diameter / wanddikte
SDR17
Als bijvoorbeeld de buis een buitendiameter heeft van 225 mm en de wanddikte is 13,4mm, dan wordt de SDR klasse 225/13,4= 17, oftewel SDR17.
De SDR buisklasse geeft dus de verhouding aan tussen de buitendiameter en de wanddikte van een tyleenslang. De SDR buisklasse zegt ook iets over de nominale drukklasse. Hoe lager het getal van de SDR klasse, hoe dikker de wand van de tyleenslang is. Bij een grote wanddikte kan de tyleenslang ook meer inwendige druk aan. Dus ook de PN waarde zal dan hoger zijn. De PN waarde is ook aan de zijkant van de tyleenslang af te lezen.
